多通道成像仪（MCI）将光路分为近紫外、可见光蓝端和红端三路，实现三通道同时成像的功能, 并采用中继光学系统扩焦，获得每像元0.05 角秒的角尺寸。MCI 每个通道各使用一片 e2v CCD290-99 覆盖7.5′×7.5′视场，通过转轮切换滤光片，满足不同科学目标的观测需求。MCI 主要由中继光学组件、定标机构、探测器组件（含制冷机等）、滤光轮组件、调焦机构、电子学模块、热控模块、接口模块等组成。

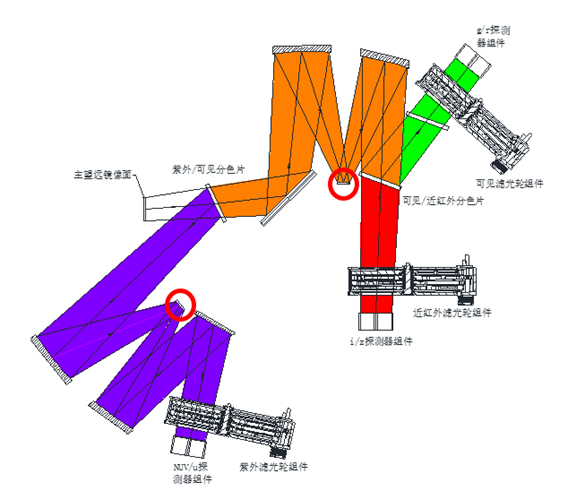

图1 MCI光路示意图

MCI 光路如图1 所示，主光学出射光经过第一片分色片，分为近紫外（255-430nm）与可见光两路，各自由中继三反光学系统将焦距从 28m 扩为 41m，然后可见光光路再分色为蓝端（430-700nm）和红端（700-1000nm）两路。扩焦后 MCI 动态 PSF 指标 REE80≤0.18″，像元分辨率为 0.05"，采样较为充分。各通道通光效率（不含滤光片）见图2。

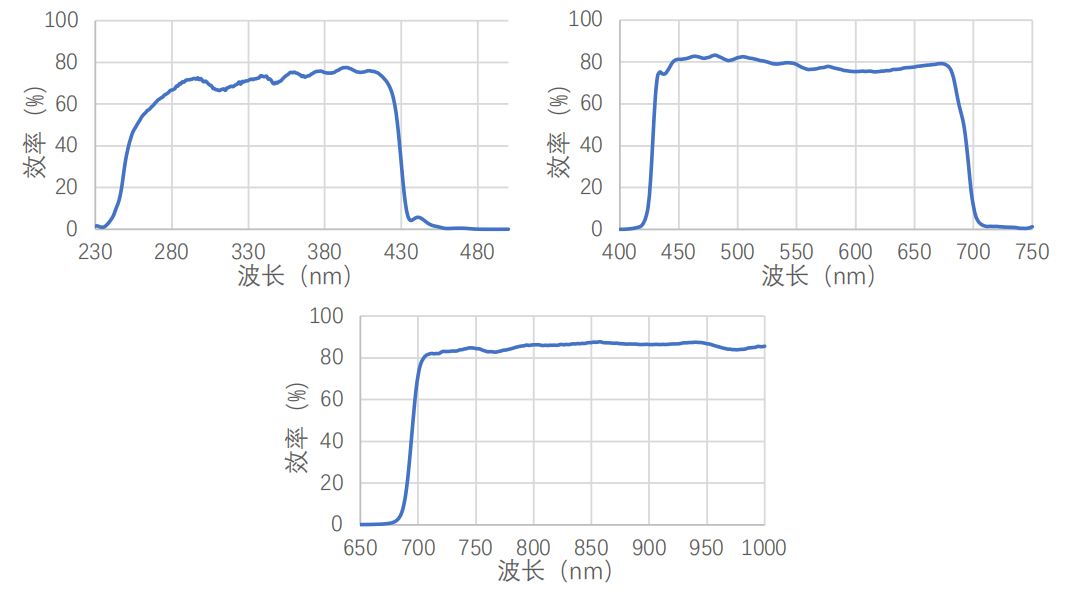

图2 MCI 各通道中继光学通光效率曲线（不含滤光片）

MCI 共配置 30 种滤光片，每个通道配置 10 片，其中 4 片覆盖全视场，6 片覆盖 1/4 视场。近紫外通道 CBU 滤光片、可见光蓝端 CBV 滤光片、可见光红端 CBI 滤光片基本覆盖通道光谱宽度，将用于观测约 300平方角分的 MCI 超深场，目标星等 CBV≥30 等，CBU 与 CBI 平均≥29等；滤光片 NUV、u、r、z、y 可用于辅助主巡天相机辐射定标；剩余包括一些窄带、中带和宽带滤光片，主要用于高红移星系、近邻星系、电离气体、红移测光等科学研究。

MCI 的瞳面反射镜前可插入漫反射板进行内部平场定标，用卤钨灯照射漫反射板通过后光路和滤光片形成对探测器的均匀照明。近紫外和可见近红外均配置了定标灯和漫反射板。
