光学设施的主要技术指标

主光学系统采用了如图1所示的Cook型“离轴三反”的光学设计，其主镜通光口径2m，焦距28m，全视场1.72 deg²，主成像区视场为1.1°×1°，在此区域内动态像质满足0.15"的要求，其四周分布有短波红外区、波前传感区、导星区等。

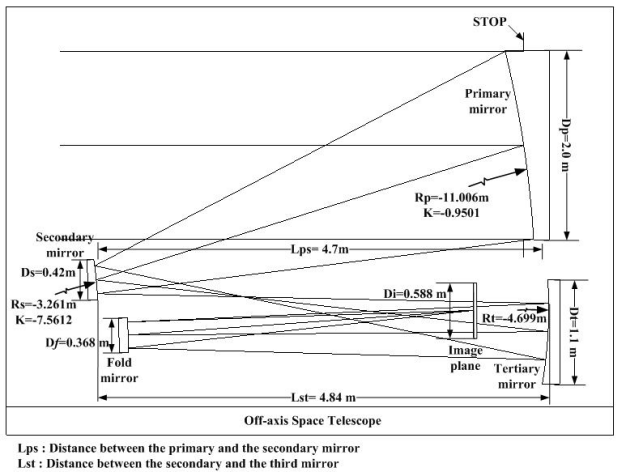

图1 主光学系统设计图

主光学系统设置六个像面接口，对称分布于主镜和三镜的两侧，分别对应巡天相机、太赫兹谱仪、MCI、IFS以及星冕仪等五个模块，以及一个预留接口。焦面1、2、4之间的切换通过模块切换与调焦机构的偏摆实现。焦面2与焦面3隶属于同一切换位置，通过分割视场的方式形成两个焦面。各焦面的视场分配如图2所示。

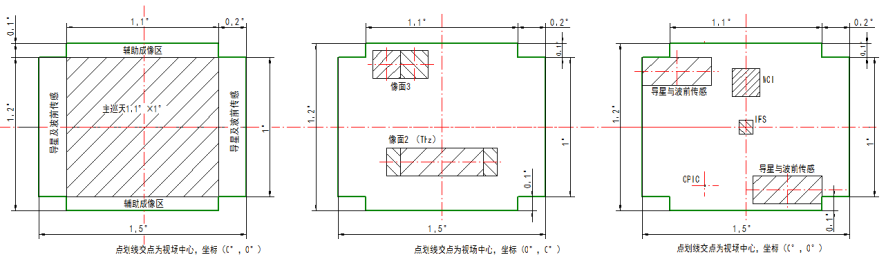

图2 各后端模块具体分视场位置

为保证观测期间光轴指向的稳定性，设施通过精密稳像系统（导星仪、快摆镜）将8Hz以内的光轴残差进一步抑制到0.05"（3σ，300s），8Hz以上的高频微振动则通过被动隔振等手段进一步抑制。
